کمپرسورهای نوع رفت و برگشتی

کمپرسورهای نوع رفت و برگشتی Reciprocating Compressor از طریق مکانیزم حرکت رفت و برگشتی

و افزایش حجم در داخل کمپرسور باعث کاهش فشار و در نتیجه باعث ورود گاز به داخل محفظه کمپرسور می‌شود

و در سیکل تراکم نیز کاهش حجم داخل کمپرسور باعث خارج شدن گاز از داخل سیلندر می‌شود

که انرژی منتقل شده به گاز در حین کم شدن حجم آن باعث افزایش فشار گاز می‌شود.

مقدار گاز فشرده شده تناسب مستقیم با تعداد کورس کمپرسور دارد.

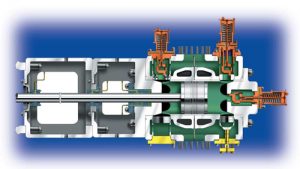

در این نوع کمپرسورها حرکت رفت و برگشتی پیستون در داخل سیلندر باعث تغییر حجم در سیلندر شده

که افزایش حجم سیلندر باعث کاهش فشار در آن شده و باعث مکش گاز به داخل سیلندر می‌شود و

در مرحله تراکم کاهش حجم سیلندر در اثر حرکت پیستون به سمت جلو باعث افزایش فشار داخل سیلندر

(متراکم شدن گاز) و نهایتاً خارج شدن گاز با فشار بالا از داخل سیلندر در مسیر لاین خروجی کمپرسور می‌شود.

کنترل کردن اتوماتیک ورود و خروج گاز به داخل سیلندر به توسط ولوهای کمپرسور یا شیرهای ورودی

و خروجی Compressor Valves انجام می‌شود .

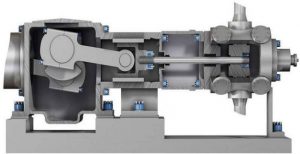

حرکت دورانی الکتروموتور یا توربین بخار به توسط میل لنگ به حرکت رفت و برگشتی تبدیل می‌شود و

به توسط مجموعه Cross Head کاملاً خطی شده و روی پیستون اعمال می‌گردد.

اصول کار این نوع کمپرسورها نیز مانند کمپرسورهای پیستونی بر اساس تغییرات حجم داخل کمپرسور است

که به توسط حرکت رفت و برگشتی دیافراگم انجام می‌شود ( مثل پمپ بنزین اتومبیل‌ها )

و کنترل کردن ورود و خروج گاز داخل کمپرسور به توسط ولوهایی که به طور اتوماتیک بر اساس

اختلاف فشار کار می‌کنند Comressor Valve انجام می‌شود .

در کمپرسورهای نوع دیافراگمی حرکت رفت و برگشتی روی دیافراگم اعمال می‌شود و حرکت

رفت و برگشتی آن باعث تغییر حجم داخل کمپرسور و تغییر فشار داخل آن می‌شود که افزایش

حجم و کاهش فشار در داخل سیلندر باعث ورود گاز به داخل سیلندر و کاهش حجم قسمت

بالای دیافراگم باعث افزایش فشار و نهایتاً خروج گاز به طرف لوله خروجی کمپرسور می‌شود.

دیافراگم‌ها بسته به طراحی کمپرسور بر اساس فشار درجه حرارت و… از جنس‌های مختلفی

نظیر لاستیک فلز و یا پلاستیک‌های مخصوصی ساخته می‌شوند.
