مخازن تحت فشار
- استانداردها و مشخصات مخازن تحت فشار
- لیست گواهینامه ورق های مصرفی و گزارش های حین کار
- مشخصات فنی انواع مخازن تحت فشار
استانداردها و مشخصات مخازن تحت فشار
- طراحی و ساخت طبق استاندراد ASME SEC V111-DIV.1
- تست رادیوگرافی و هیدرواستاتیک مخازن همراه با ارائه مدارک فنی و گزارشات
- اعمال بالاترین ضریب خوردگی در محاسبه ضخامت ورق
- استفاده از مرغوبترین نوع ورق از جنس SA516 GR70 با ارائه مدارک فنی و گزارشات
- جوشكاری مخازن با الكترودهای مخصوص توسط جوشكاری های دارای گواهینامه معتبر با ارائه مدرک فنی و گزارشات
- ارائه نقشه ، محاسبات و دفترچه مدارک WPS ، PQR معتبر از شركت لوید آلمان
- بوشن آلات API 2000
- دارای گواهینامه ورق مصرفی و گزارش‌های حین كار
لیست گواهینامه ورق های مصرفی و گزارش های حین کار
- VISUAL IN SPECTION REPORT
- PAINTING TEST REPORT
- HYDROSTATIC TEST REPORT
- DIMENSION CONTROL REPORT
- FITUP CONTROL REPORT

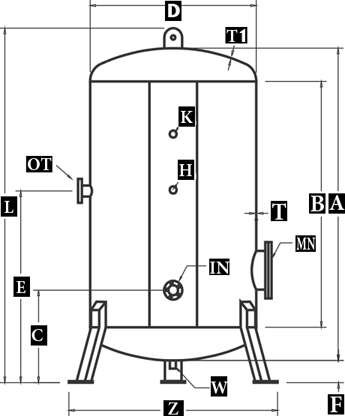

مشخصات فنی انواع مخازن تحت فشار
| TANK Type |
CAPA. Litr |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
T mm |
T1 mm |
K Inch |
H Inch |
W Inch |
IN Inch |
OT Inch |
MN Inch |
Z mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RV500 | 500 | 1750 | 1500 | 600 | 600 | 850 | 200 | 5 | 5 | 1/2 | 1/2 | 1/2 | 1 | 3/4 | NUL | 700 |
| RV900 | 900 | 1750 | 1500 | 600 | 800 | 850 | 200 | 6 | 6 | 1/2 | 1/2 | 1/2 | 1 | 1 | NUL | 900 |
| RV1250 | 1250 | 2025 | 2000 | 600 | 800 | 850 | 200 | 6 | 6 | 1/2 | 1/2 | 1/2 | 1.1/2 | 1 | 6 | 900 |
| RV1680 | 1680 | 3025 | 3000 | 600 | 800 | 1100 | 200 | 6 | 6 | 1/2 | 1/2 | 1/2 | 1.1/2 | 1 | 6 | 900 |
| RV2000 | 2000 | 2250 | 2000 | 600 | 1150 | 2000 | 300 | 8 | 8 | 3/4 | 1/2 | 1/2 | 1.1/2 | 1.1/2 | 16 | 1300 |
| RV3000 | 3000 | 2800 | 2500 | 600 | 1250 | 2000 | 350 | 8 | 10 | 3/4 | 1/2 | 1/2 | 2 | 1.1/2 | 16 | 1400 |
| RV4000 | 4000 | 3200 | 3000 | 600 | 1250 | 2000 | 350 | 10 | 10 | 3/4 | 1/2 | 3/4 | 2 | 1.1/2 | 16 | 1400 |
| RV5000 | 5000 | 3200 | 3000 | 600 | 1450 | 2000 | 350 | 12 | 12 | 1 | 1/2 | 3/4 | 2.1/2 | 2 | 16 | 1600 |
